劳士应急灯编码器



        劳士应急灯编码器，是江门劳士国际电气有限公司最新研制开发的集控型灯具编址书写器（简称：编码器）。劳士应急灯编码器具有智能化、多功能、易操作、可靠性高等众多功能。劳士应急灯编码器，可实现灯具地址的读写、灯具信息查询、灯具功能演示、CAN总线设备查询等操作。劳士应急灯编码器使用智能编程控制，优化了人机交互，用户操作简单、方便，无需过多操作。





                                                                             劳士应急灯编码器功能说明图例



一、劳士应急灯编码器特点



1、具有红外和二总线编址功能；



2、记忆设备地址，放置重码；



3、电池欠压提示功能；



4、内置免维护可充电电池；



5、内置自动编址功能；



6、定时关机功能；



7、内置CAN通讯功能；



8、按键速度响应快。



                                                                                       劳士应急灯编码器使用说明视频教程（一）



                                                                                       劳士应急灯编码器使用说明视频教程（二）



二、技术参数



电池供电：3.5V～4.2V	使用环境：温度 -10℃～+55℃
USB供电：4.5V～5.2V	相对湿度：≤95％，不凝露



三、劳士应急灯编码器功能说明







“开/关”按键：编码器开关机按键，在开机状态下，长按3秒后关机；



“删 除”按键：编辑状态下删除选定的内容；



“返 回”按键：可取消当前设置，返回上一级菜单；



“确 认”按键：按动该键可执行保存操作或进入下一步操作；



“菜 单”按键：按动该键进入到主菜单界面；



“ 读 ”按键：在主菜单界面按“读”按键，可直接对灯具信息进行读取；



“ 写 ”按键：在主菜单界面，按“写”按键，可直接对灯具进行写地址操作；



方向按键：移动光标、查询、翻页；



数字按键：在可编辑界面时可以进行数字输入操作，在菜单界面时可以作为快捷键；



总线接口：位于编码器液晶屏正上方两侧，左边为正极输出，右边为负极输出。

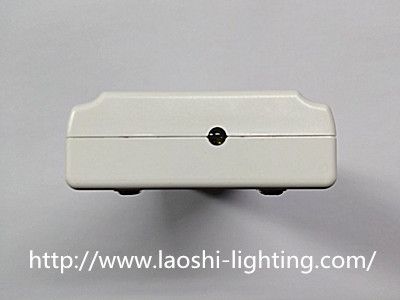

                                                                               劳士应急灯编码器红外发射口





                                                                 劳士应急灯编码器底部CAN接口和TYPE-C接口







CAN接口：位于编码器底部右边，从正面看，接口左边是CAN（H），右边是CAN（L）.



USB接口：TYPE-C口，位于编码器底部中间，用于编码器充电和程序更新。



四、劳士应急灯编码器操作说明





                                                                                   劳士应急灯编码器操作说明



总线功能：通过二总线通讯方式，对灯具需要正确的（分正极和负极）连接到总线输出接口，进入功能后选择灯具类型，再进入如下子功能：



（1-1）灯具在线编址：按数字键，输入起始地址，按确认键后写入，如果成功则会有提示；如果不成功，则状态会一直显示写入，除非按“返回”键退出或按任意数字键停止写入；



（1-2）读灯具信息：读出连接的灯具地址、类型和UID码；



（1-3）写灯具地址：按数字键输入需要写入的地址，按确认键后写入写入成功或失败都会有提示；



（1-4）灯具巡检：读出当前连接到总线输出接口的灯具信息，并对灯具进行简单控制。（注：灯具连接数量小于10）



五、劳士应急灯编码器连接方法

1、劳士应急灯编码器与灯具的连接方法


                                                                        劳士应急灯编码器灯具通电状态下编址图例

【提示】只有在灯具处于通电的状态下，才可以利用编码器的红外编址功能对灯具进行编址。


                                                                        劳士应急灯编码器无电源状态下连线编址图例

【提示】当灯具没有连接DC36V电源时，可直接将灯具的电源线连接至编码器的总线正、负极接口上，对灯具进行编址。

2、劳士应急灯编码器与充电宝的连接方法


                                                                             劳士应急灯编码器与充电宝连接图例

【提示】当编码器点亮不足时，请及时充电，也可以使用充电宝对编码器进行补充电量。

3、劳士应急灯编码器与通信总线的连接方法


                                                                           劳士应急灯编码器与通信总线连接图例

【提示】若将编码器与通信总线连接，则需在编码器上加装CAN端子配件即可。（注意：CAN接口左边为 H 、右边为 L ，请勿接反，否则灯具不能通信）

六、保养维护

       本产品可使用棉布及酒精擦拭外壳，注意不能使用天那水及汽油，否则会损坏外壳及其他零件；请勿在雨水下、湿度大于95％、含硫或腐蚀性的环境下使用。

七、质保期限

       本产品按国家相关规定实施质量保障，如在保质期内出现故障，请直接与销售商联系。

八、故障分析与排除

1、读信息和写地址不成功：

（a）请查看灯具类型选择是否正确；

（b）总线正负极性是否接对；

（c）总线接触是否牢固。

2、CAN通讯一直处于读取数据中：

（a）通讯线 H 、L 是否接反；

（b）连接的CAN通讯设备是否正常。

九、注意事项

1、如果提示电池电量较低时，请及时充电；

2、请使用TYPE-C口数据线进行充电；

3、灯具编址范围：1～250；设备编址范围：1～127。



更多劳士应急灯编码器使用视频教程，请浏览江门劳士应急灯官网【安装接线】栏目。
